局部排风罩的形式及设计原则

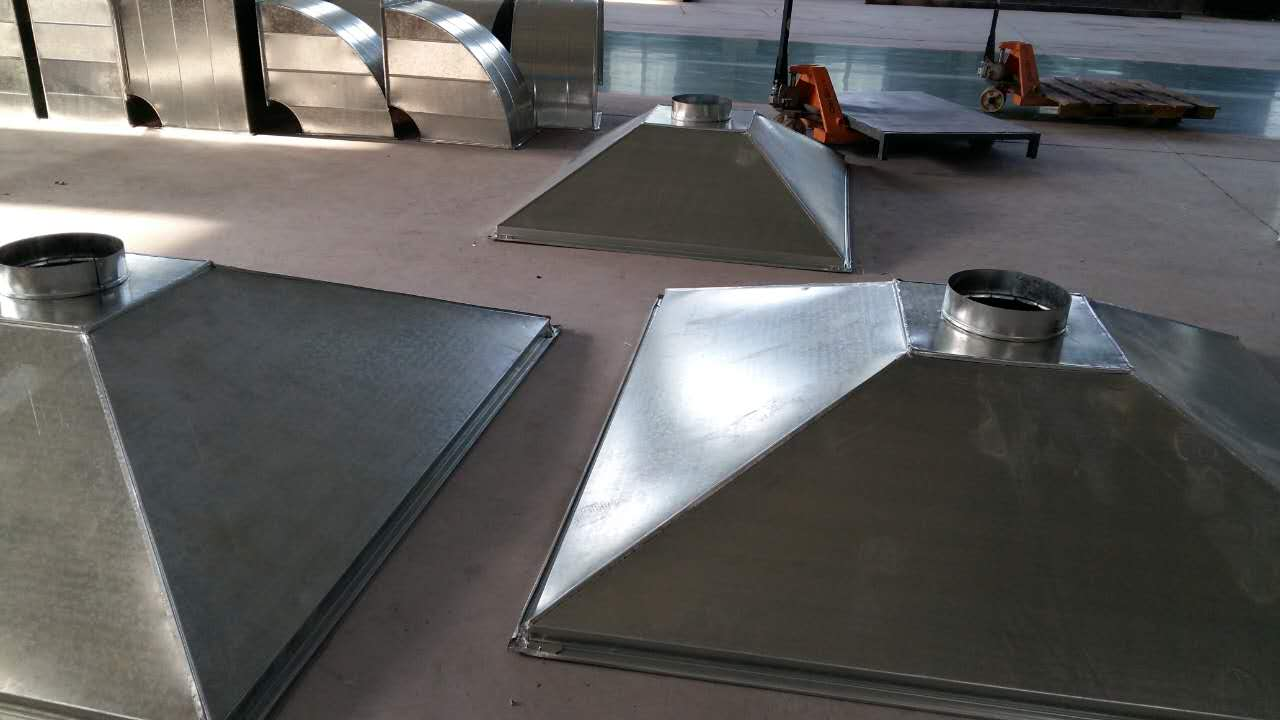

局部排风罩是局部排风系统的重要部件，其效能对于整个局部排风系统的技术经济效益具有十分重要的影响，设计完善的局部排风罩在不影响生产工艺和生产操作的前提下，用较小的排风量获得最佳效果，以保证工作区有害物浓度不能超过国家卫生标准的规定。

按照工作原理不同，局部排风罩可分为以下几种基本形式：

1.密闭罩

2.柜式排风罩（通风柜）

3.外部吸气罩（包括上吸式、侧吸式、下吸式及槽边排风罩等）

4.接受式排风罩

5.吹吸式排风罩

设计局部排风罩时，应遵循以下原则：

1.在可能条件下，应当首先考虑采用密闭罩或通风柜，使有害物局限于较小的空间，节省风量。

2.局部排风罩应尽可能包围或靠近有害物发生源，使有害物局限于较小的空间，尽可能减小其吸气范围，便于捕集和控制。

3.在工艺操作条件许可时，罩的四周应当尽可能设置围挡，减小罩口的吸气范围。

4.排风罩的吸气气流方向尽可能与污染气流运动方向一致。

5.已被污染的吸入气流不允许通过人的呼吸区，设计时要充分考虑操作人员的位置和活动范围。

6.排风罩应力求结构简单、造价低、便于制作安装和拆卸维修。

7.尽可能消除或减小罩口附近的干扰气流影响，如送风气流、穿堂风、工艺设备的压缩空气对吸气气流的影响。

8.排风罩的安装位置应当合理，使局部排风罩的配置与生产工艺协调一致。尽可能不妨碍工人的操作和维修。

局部排风罩的结构虽不十分复杂，但是，由于各种因素的相互制约，要同时满足上述要求并非易事。设计人员应充分了解生产工艺、操作特点及现场实际情况。

摘自：通风工程

王汉青   主编
