活性碳纤维吸附法回收氯乙烯

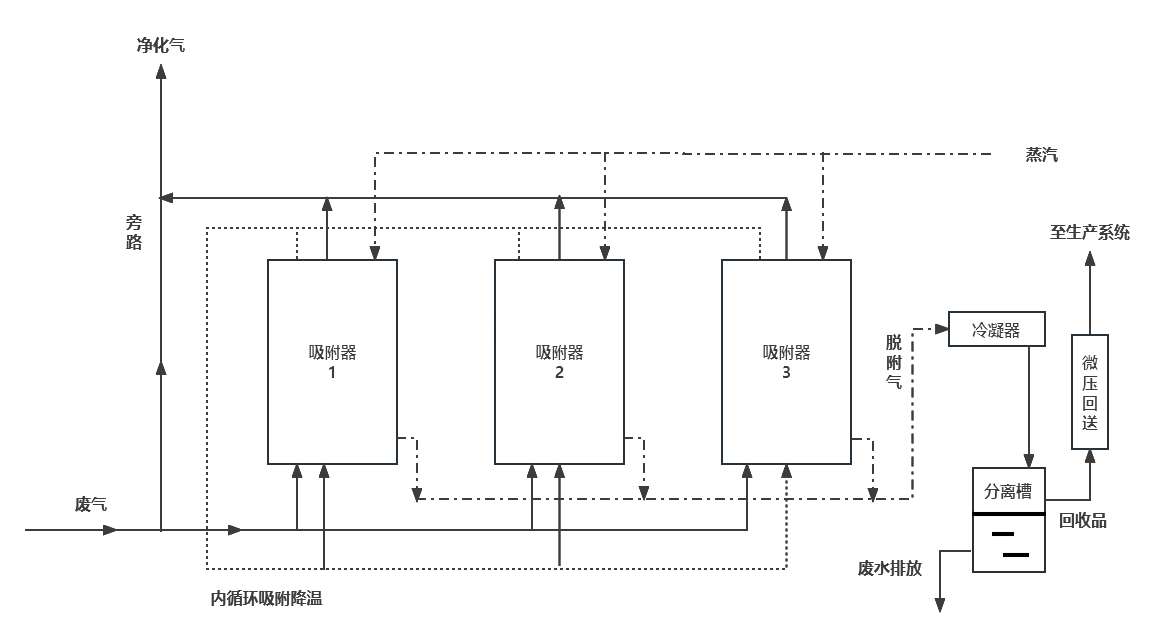

活性碳纤维吸附法回收氯乙烯的工艺流程：

来气   常压吸附   正压蒸汽脱附   内循环降温   备用

由工艺流程图可以看出来，三个吸附器共用一套管路系统，运行时相互切换。三吸附器依次进入吸附状态，当吸附器1吸附饱和后，切换到吸附器2吸附，然后吸附器3吸附；脱附工序也是依次进行。运行时，含氯乙烯的尾气由吸附器下部进入，在吸附器内，尾气穿过活性碳纤维，其中的氯乙烯活性碳纤维吸附下来，经过第一次吸附的气体通过内循环系统进行再次吸附，进一步净化；由于经过第一次吸附的气体温度仍然很低，因此可以使床层降温。净化后的气体由吸附器顶部排出。脱附水蒸气由吸附器顶部进入，穿过活性碳纤维，将被吸附浓缩在活性碳纤维上的氯乙烯脱附出来并带出吸附器进入冷凝器，经过冷凝，水蒸气冷凝水流入分离槽。由于氯乙烯不溶于水，冷凝水可以直接排放。因回收的氯乙烯需要回送到具有0.1MPa压力的气柜，因此脱附下来的氯乙烯气体需要加压到大于0.1MPa时方能回送回去。为此设计了微压回送装置，通过该装置加压后，将回收的氯乙烯直接送至气柜。吸附器完成脱附后，切换过来，继续进行吸附。此种循环连续运行。系统运行过程中所有的动作切换，均由PLC系统自动完成，整个系统不需要操作人员。

摘自：挥发性有机物污染控制工程

李守信   主编    苏建华   马德刚   副主编
